Устройства намотки
Заключение сервисных договоров на любой срок эксплуатации поставляемой техники

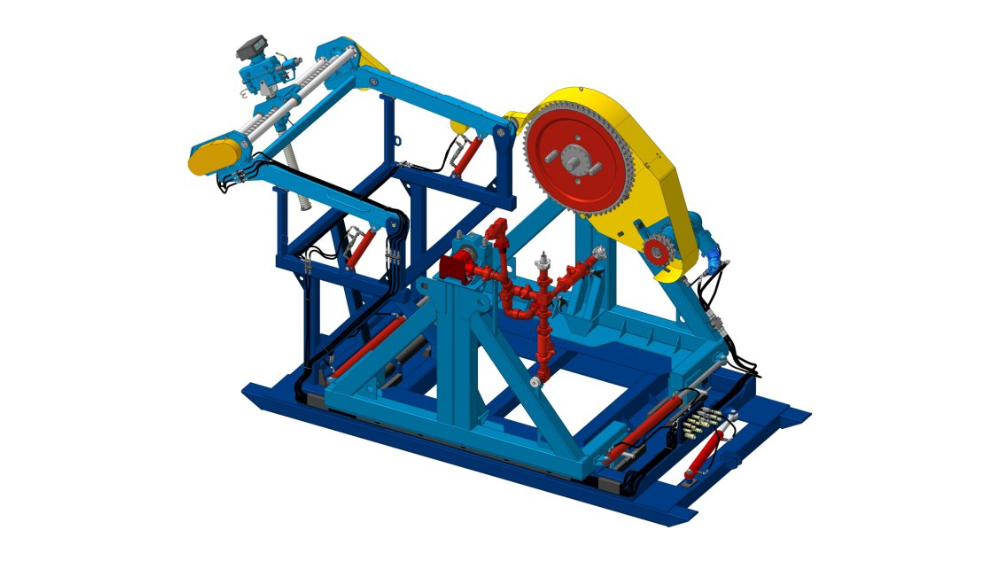

ОписаниеУстройство намотки длинномерных безмуфтовых труб УН-5 предназначено для перемотки ДБТ с транспортного барабана изготовителя трубы на барабан колтюбинговой установки и обратной перемотки трубы на транспортный барабан.

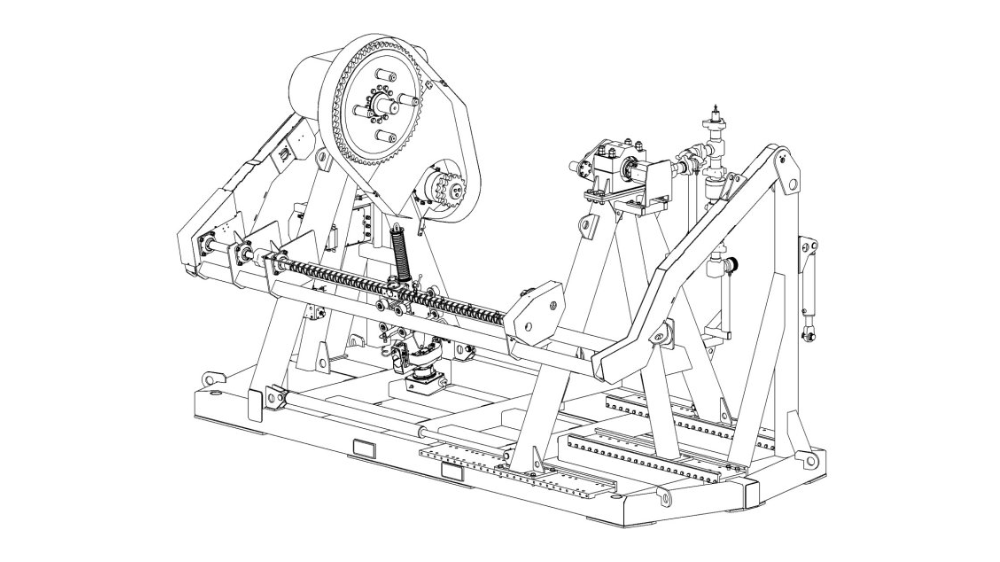

Изделие перемотки тяжелого класса УПТК 4100Х2500 предназначено для перемотки гибких насосно-компрессорных труб с транспортного барабана изготовителя трубы на барабан колтюбинговой установки и обратно.
Также изделие может использоваться совместно с колтюбинговой установкой в качестве рабочего узла намотки при проведении спускоподъемных операций, а также при геофизических исследованиях нефтяных и газовых скважин.
Изделия могут работать с транспортными барабанами всех основных производителей ДБТ.
Технические характеристики
Размеры изделия позволяют перевозить его автомобильным транспортом в пределах разрешенных транспортных габаритов.
| Диаметр перематываемых труб, мм | 38,1; 44,45; 50,8; 60,3 |
| Максимальный диаметр устанавливаемого барабана, мм | 3 900 |
| Максимальная ширина устанавливаемого барабана, мм | 1 950 |
| Максимальная масса устанавливаемого барабана с ДБТ, кг | 26 000 |
| Условный проход манифольда, мм | 50 |
| Условный проход вертлюга, мм | 50 |
| Максимальное давление закачки технологической жидкости, МПа | 35 |
| Привод | гидравлический, от гидростанции или гидропривода колтюбинговой установки |
| Рабочее давление в гидроприводе, МПа | 18 |
| Номинальная производительность гидростанции, л/мин | 80 |
| Давление гидростанции, МПа, не менее | 18 |
| Скорость вращения барабана в номинальном режиме, мин-1 | 5 |
| Минимальная скорость перемещения ДБТ, м/с (м/мин) | 0,01 (0,6) |
| Максимальная скорость перемещения ДБТ, м/с (м/мин) | 0,75 (45) |
| Габаритные размеры без барабана: длина, мм | 5 960 |
| Габаритные размеры без барабана: ширина, мм | 2 550 |
| Габаритные размеры без барабана: высота, мм | 3 480 |
| Высота при снятой звездочке привода, мм | 2 900 |
| Масса без барабана, кг, не более | 8 500 |
Технические характеристики
Устройство имеет геофизический коллектор, что позволяет работать с ДБТ с геофизическим кабелем. Размеры изделия позволяют перевозить его автомобильным транспортом в пределах разрешенных транспортных габаритов.
| Диаметр перематываемых ДБТ, мм | 38,1; 44,45; 50,8; 60,3 |
| Максимальная длина ДБТ Ø60,3 мм на транспортном барабане, не менее, м | 4 000 |
| Максимальный диаметр устанавливаемого барабана, мм | 4 100 |
| Максимальная ширина устанавливаемого барабана, мм | 2 500 |
| Максимальная масса устанавливаемого барабана с ДБТ, кг | 36 000 |
| Условный проход манифольда, мм | 50 |
| Условный проход вертлюга, мм | 45 |
| Максимальное давление закачки технологической жидкости, МПа | 70 |
| Привод | гидравлический, от гидростанции или гидропривода колтюбинговой установки |
| Рабочее давление в гидроприводе, МПа | 18 |
| Номинальная производительность гидростанции, л/мин | 80 |
| Давление гидростанции, МПа, не менее | 18 |
| Скорость вращения барабана в номинальном режиме, мин-1 | 5 |
| Минимальная скорость перемещения ДБТ, м/с (м/мин) | 0,015 (0,9) |
| Максимальная скорость перемещения ДБТ, м/с (м/мин) | 0,8 (48) |
| Габаритные размеры без барабана: длина, мм | 6 000 |
| Габаритные размеры без барабана: ширина, мм | 2 550 |
| Габаритные размеры без барабана: высота, мм | 3 220 |
| Высота при снятой звездочке привода, мм | 2 900 |
| Масса без барабана, кг, не более | 7 000 |
