Инжекторы и ЗИП
Заключение сервисных договоров на любой срок эксплуатации поставляемой техники
ОписаниеВ разделе представлены инжекторы, агрегаты механизмов подачи колтюбинговых установок, тяговые и роликовые цепи, а также комплектующие ЗИП для обслуживания и восстановления рабочих узлов оборудования.
Оборудование применяется при проведении спускоподъемных операций с длинномерной безмуфтовой трубой на нефтяных, газовых и газоконденсатных скважинах.

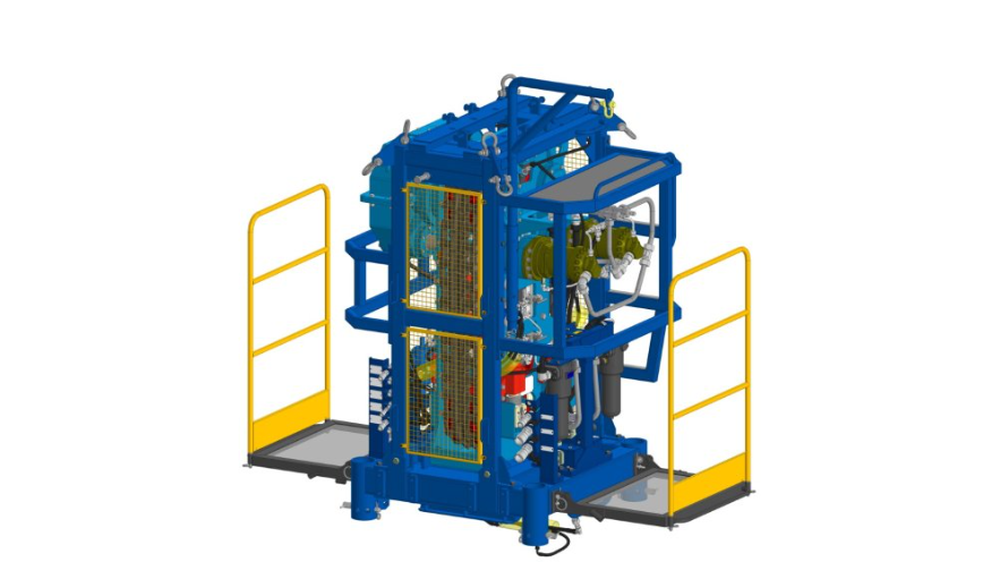

Агрегат механизма подачи колтюбинговой установки (инжектор) предназначен для проведения спускоподъемных операций (СПО) с длинномерной безмуфтовой трубой (ДБТ) при проведении ремонтных работ и технологических операций на нефтяных, газовых и газоконденсатных скважинах с использованием колтюбинговых установок «УКРС-20».
Управление работой агрегата механизма подачи осуществляется оператором колтюбинговой установки из кабины оператора.
Технические характеристики
| Диаметр применяемых ДБТ, мм | 38,1 |
| Максимальное тяговое усилие, (кН) тс | (117,6) 12 |
| Максимальное толкающее усилие, (кН) тс | (58,8) 6 |
| Скорость подачи ДБТ, м/с | 0,015...0,8 |
| Шаг цепи, мм | 100 |
| Привод агрегата механизма подачи | гидравлический |
| Максимальное давление привода, МПа | 25 |
| Тормоз агрегата механизма подачи | дисковый, встроенный в гидромотор, нормально замкнутый |
| Привод тормоза | гидравлический, с автоматическим управлением |
| Давление управления тормозом, МПа | 1,5 ÷ 3,0 |
| Прижим цепи | гидравлический |
| Максимальное давление в системе прижима цепи, МПа | 17 |
| Натяжение цепи | гидравлическое |
| Максимальное давление в системе натяжения цепи, МПа | 14 |
| Датчик нагрузки | электронный |
| Масса агрегата механизма подачи, кг | 3 000 |
| Габаритные размеры, мм | 1 400 х 1 550 х 2 100 |

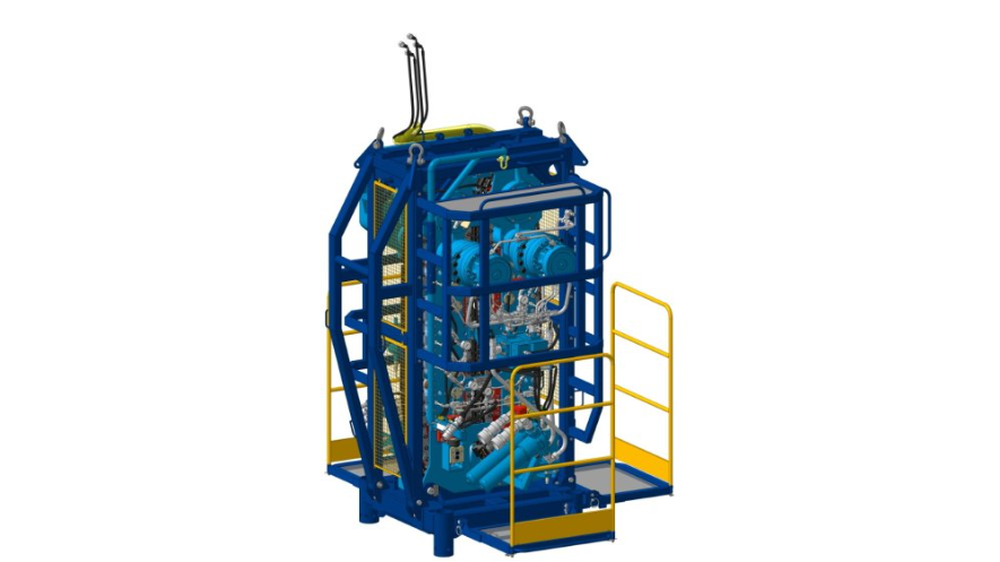

Агрегат механизма подачи колтюбинговой установки (инжектор) предназначен для проведения спускоподъемных операций (СПО) с длинномерной безмуфтовой трубой (ДБТ) при проведении ремонтных работ и технологических операций на нефтяных, газовых и газоконденсатных скважинах с использованием колтюбинговых установок УКРС-40.
Управление работой агрегата механизма подачи осуществляется оператором колтюбинговой установки из кабины оператора.
Технические характеристики
| № п/п | Наименование параметра | Значение |
|---|---|---|
| 1. | Диаметр применяемых БДТ, мм | 60,3 (38,1; 44,45; 50,8) 1) |
| 2. | Максимальное тяговое усилие, кН (тс) | 441 (45) |
| 3. | Максимальное толкающее усилие, кН (тс) | 220,5 (22,5) |
| 4. | Скорость подачи БДТ, м/с | 0,01...0,6 |
| 5. | Шаг цепи, мм | 80 |
| 6. | Длина цепи по соединительным осям, мм | 4320 |
| 7. | Привод агрегата механизма подачи | гидравлический |
| 8. | Максимальное давление привода, МПа | 35 |
| 9. | Тормоз агрегата механизма подачи | дисковый, встроенный в гидромотор, нормально замкнутый |
| 10. | Привод тормоза | гидравлический с автоматическим управлением |
| 11. | Давление управления тормозом, МПа | 1,5 ÷ 3,0 |
| 12. | Прижим цепи | гидравлический, три независимых контура |
| 13. | Максимальное давление в системе прижима цепи, МПа | 21 |
| 14. | Натяжение цепи | гидравлическое |
| 15. | Максимальное давление в системе натяжения цепи, МПа | 14 |
| 16. | Датчик нагрузки | гидравлический или электронный 2) |
| 17. | Габаритные размеры ДхШхВ, мм | 1610х1740х2730 |
| 18. | Масса агрегата механизма подачи, кг, не более | 4 810 |

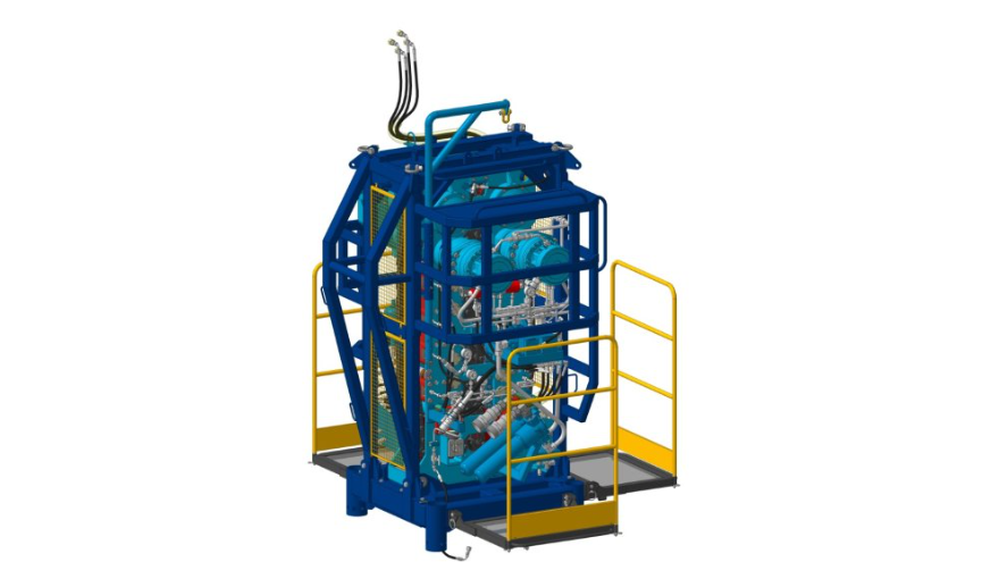

Агрегат механизма подачи колтюбинговой установки (инжектор) предназначен для проведения спускоподъемных операций (СПО) с длинномерной безмуфтовой трубой (ДБТ) при проведении ремонтных работ и технологических операций на нефтяных, газовых и газоконденсатных скважинах с использованием колтюбинговых установок УКРС-30, УКРС-40.
Управление работой агрегата механизма подачи осуществляется оператором колтюбинговой установки из кабины оператора.
Технические характеристики
| № п/п | Наименование параметра | Значение |
|---|---|---|
| 1. | Диаметр применяемых БДТ, мм | 60,3 (38,1; 44,45; 50,8) 1) |
| 2. | Максимальное тяговое усилие, кН (тс) | 352,8 (36) |
| 3. | Максимальное толкающее усилие, кН (тс) | 176,4 (18) |
| 4. | Скорость подачи БДТ, м/с | 0,01...0,75 |
| 5. | Шаг цепи, мм | 80 |
| 6. | Длина цепи по соединительным осям, мм | 4000 |
| 7. | Привод агрегата механизма подачи | гидравлический |
| 8. | Максимальное давление привода, МПа | 32 |
| 9. | Тормоз агрегата механизма подачи | дисковый, встроенный в гидромотор, нормально замкнутый |
| 10. | Привод тормоза | гидравлический с автоматическим управлением |
| 11. | Давление управления тормозом, МПа | 1,5 ÷ 3,0 |
| 12. | Прижим цепи | гидравлический, три независимых контура |
| 13. | Максимальное давление в системе прижима цепи, МПа | 21 |
| 14. | Натяжение цепи | гидравлическое |
| 15. | Максимальное давление в системе натяжения цепи, МПа | 14 |
| 16. | Датчик нагрузки | гидравлический или электронный 2) |
| 17. | Габаритные размеры ДхШхВ, мм | 1610х1680х2480 |
| 18. | Масса агрегата механизма подачи, кг, не более | 4 360 |
Основные технические характеристики
| № п/п | Наименование параметра | Значение |
|---|---|---|
| 1. | Разрушающая нагрузка, кН | 710 |
| 2. | Разрушающая нагрузка, кгс | 72300 |
| 3. | Шаг цепи, мм | 80 |
| 4. | Длина цепи по соединительным осям, мм | 4320 |
| 5. | Тип цепи | Тяговая пластинчатая роликовая двухрядная |
| 6. | Расстояние между внутренними пластинами, мм | 37 |
| 7. | Количество осей, шт | 54 |
| 8. | Количество роликов, шт | 108 |
| 9. | Количество пластин соединительных, шт | 108 |
| 10. | Количество колодок, шт | 54 |
| 11. | Количество вкладышей, шт | 54 |
| 12. | Типоразмеры захватываемых диаметров вкладышей D, дюйм(мм) | 1,5, 1,75, 2,0, 2,375. 2.875 (38,1, 44,45, 50,8, 60,3. 73) |
| 13. | Габаритные размеры ДхШхВ, мм | 4375х252х104 |
| 14. | Масса цепи без вкладышей, не более, кг | 290 |
| 15. | Масса цепи с вкладышем 1,5″ (38,1 мм), кг, не более | 346 |
Комплектность
| № поз. | Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|---|
| 1 | УКРС30.47.01.01.05.01 | Ось | 50 | |
| 2 | УКРС40.07.01.01.05.02 | Колодка | 27 | |
| 3 | УКРС40.07.01.01.05.02-01 | Колодка | 27 | |
| 4 | УКРС30.47.01.01.05.03 | Пластина | 108 | |
| 5 | УКРС30.47.01.01.05.04 | Втулка | 108 | |
| 6 | УКРС40.07.01.01.05.06 | Вкладыш | 54 | Для БДТ Ø50,8 мм |
| УКРС40.07.01.01.05.06-01 | Вкладыш | 54 | Для БДТ Ø44,45 мм | |
| УКРС40.07.01.01.05.06-02 | Вкладыш | 54 | Для БДТ Ø38,1 мм | |
| УКРС40.07.01.01.05.06-03 | Вкладыш | 54 | Для БДТ Ø60,3 мм | |
| УКРС40.07.01.01.05.06-04 | Вкладыш | 54 | Для БДТ Ø73 мм | |
| 7 | УКРС40.07.01.01.05.07 | Прокладка | 54 | |
| 8 | УКРС40.07.01.01.05.08 | Шплинт | 54 | |
| 9 | УКРС30.77.01.01.05.05 | Шайба | 108 | |
| 10 | Гайка М16x1,5-6H.6.019 ГОСТ 5919-73 | 108 | ||
| 11 | Шплинт 4x32.019 ГОСТ 397-79 | 108 |

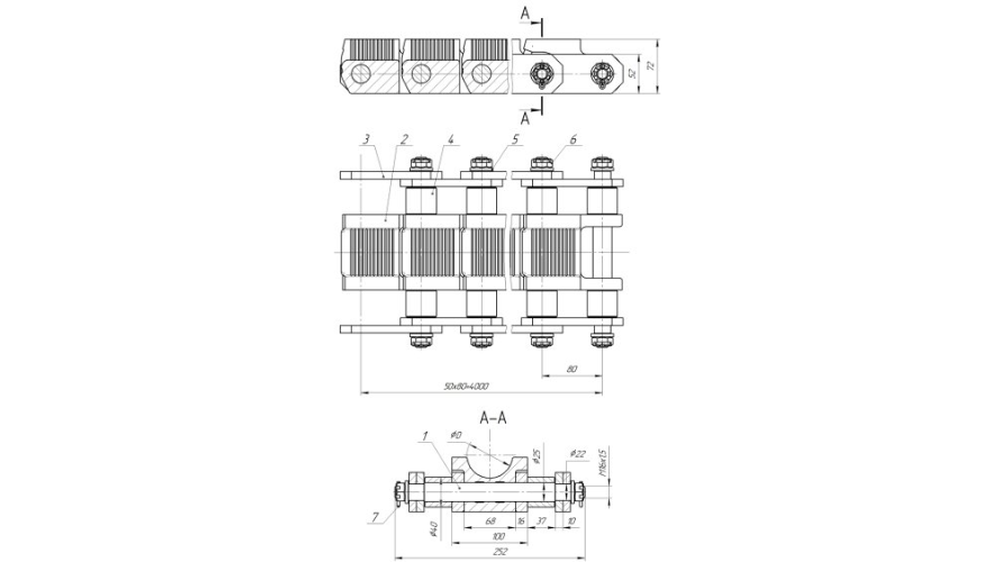

Основные технические характеристики
| № п/п | Наименование параметра | Значение |
|---|---|---|
| 1. | Разрушающая нагрузка, кН | 710 |
| 2. | Разрушающая нагрузка, кгс | 72300 |
| 3. | Шаг цепи, мм | 80 |
| 4. | Длина цепи по соединительным осям, мм | 4000 |
| 5. | Тип цепи | Тяговая пластинчатая роликовая двухрядная |
| 6. | Расстояние между внутренними пластинами, мм | 37 |
| 7. | Количество осей, шт | 50 |
| 8. | Количество роликов, шт | 100 |
| 9. | Количество пластин соединительных, шт | 100 |
| 10. | Количество колодок, шт | 50 |
| 11. | Типоразмеры захватываемых диаметров D, дюйм(мм) | 1,5, 1,75, 2,0, 2,375 (38,1, 44,45, 50,8, 60,3) |
| 12. | Габаритные размеры ДхШхВ, мм | 4055х252х72 |
| 13. | Масса цепи с типоразмером D=1,5″ (38,1 мм), кг, не более | 290 |
Комплектность
| № поз. | Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|---|
| 1 | УКРС30.47.01.01.05.01 | Ось | 50 | |
| 2 | УКРС30.47.01.01.05.02 | Колодка | 50 | Для БДТ Ø50,8 мм |
| УКРС30.47.01.01.05.02-01 | Колодка | 50 | Для БДТ Ø44,45 мм | |
| УКРС30.47.01.01.05.02-02 | Колодка | 50 | Для БДТ Ø38,1 мм | |
| УКРС30.47.01.01.05.02-03 | Колодка | 50 | Для БДТ Ø60,3 мм | |
| 3 | УКРС30.47.01.01.05.03 | Пластина | 100 | |
| 4 | УКРС30.47.01.01.05.04 | Втулка | 100 | |
| 5 | УКРС30.77.01.01.05.05 | Шайба | 100 | |
| 6 | Гайка М16x1,5-6H.6.019 ГОСТ 5919-73 | 100 | ||
| 7 | Шплинт 4x32.019 ГОСТ 397-79 | 100 |

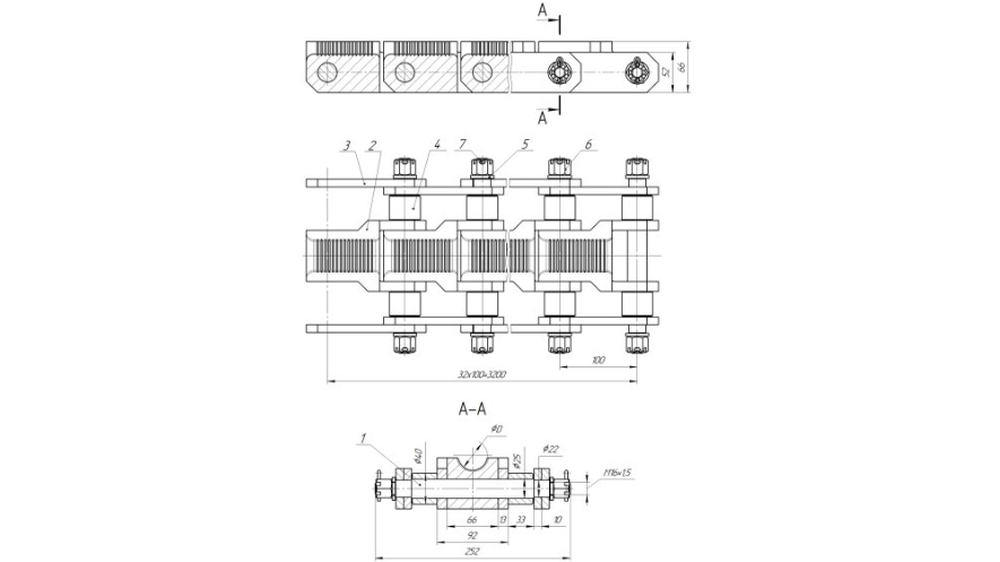

Основные технические характеристики
| № п/п | Наименование параметра | Значение |
|---|---|---|
| 1. | Разрушающая нагрузка, кН | 710 |
| 2. | Разрушающая нагрузка, кгс | 72300 |
| 3. | Шаг цепи t, мм | 100 |
| 4. | Длина цепи по соединительным осям, мм | 3200 |
| 5. | Тип цепи | Тяговая пластинчатая роликовая двухрядная |
| 6. | Расстояние между внутренними пластинами, мм | 33 |
| 7. | Количество осей, шт | 32 |
| 8. | Количество роликов, шт | 64 |
| 9. | Количество пластин соединительных, шт | 64 |
| 10. | Количество колодок, шт | 32 |
| 11. | Типоразмеры захватываемых диаметров D, дюйм(мм) | 1,5, 1,75, 2,0 (38,1, 44,45, 50,8) |
| 12. | Габаритные размеры ДхШхВ, мм | 3255х252х66 |
| 13. | Масса цепи с типоразмером D=1,5″ (38,1 мм) , кг, не более | 182 |
Комплектность
| № поз. | Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|---|
| 1 | УКРС30.77.01.01.05.01 | Ось | 32 | |
| 2 | УКРС30.77.01.01.05.02 | Колодка | 32 | Для БДТ Ø38,1 мм |
| УКРС30.77.01.01.05.02-01 | Колодка | 32 | Для БДТ Ø44,45 мм | |
| УКРС30.77.01.01.05.02-02 | Колодка | 32 | Для БДТ Ø50,8 мм | |
| 3 | УКРС30.77.01.01.05.03 | Пластина | 64 | |
| 4 | УКРС30.77.01.01.05.04 | Втулка | 64 | |
| 5 | УКРС30.77.01.01.05.05 | Шайба | 64 | |
| 6 | Гайка М16x1,5-6H.6.019 ГОСТ 5918-73 | 64 | ||
| 7 | Шплинт 4x28.019 ГОСТ 397-79 | 64 |

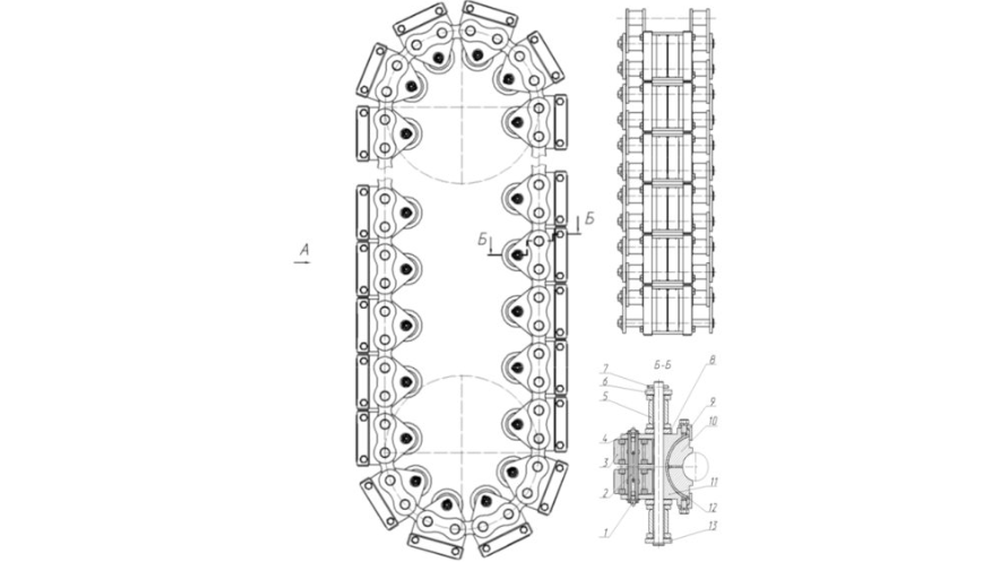

Таблица 1 - Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| 3.1.1 Разрушающая нагрузка, кН | 533,4 |
| 3.1.2 Разрушающая нагрузка, кг | 54391 |
| 3.1.3 Шаг цепи t, мм | 50,8 |
| 3.1.4 Длинна цепи по соединительным осям L, мм | 3454,5 |
| 3.1.5 Тип цепи | Роликовая двурядная |
| 3.1.6 Расстояние между внутренними пластинами b min, мм | 31,75 |
| 3.1.7 Кол-во звеньев внутренних, шт | 68 |
| 3.1.8 Кол-во звеньев соединительных, шт | 67 |
| 3.1.9 Кол-во Колодок, шт | 34 |
| 3.1.10 Кол-во Вкладышей, шт | 34 |
| 3.1.11 Типоразмеры захватываемых диаметров Вкладышей, мм | (19,05, 25,4, 31,75, 33,5, 38,1) |
| 3.1.12 Габаритные размеры ДхШхВ, мм | 3498,8х213,4х116,5 |
| 3.1.13 Масса цепи в сборе, кг | 250 |
Таблица 2 – Комплектность
| № поз. | Наименование | Обозначение | Кол. | Примечание |
|---|---|---|---|---|
| 1 | Масленка | RGM 127.00188 | 68 | |
| 2 | Ось подшипника | RGM 127.60005 | 34 | |
| 3 | Подшипник | RGM 127.00221-01 | 68 | |
| 4 | Кольцо стопорное оси | RGM 127.00333 | 68 | |
| 5 | Звено цепи роликовое | RGM 127.00329 | 68 | |
| 6 | Пластина фиксирующая | RGM 127.00332 | 34 | |
| 7 | Шплинт | RGM 127.00334 | 34 | |
| 8 | Пластина промежуточная | RGM 127.00331 | 68 | |
| 9 | Уголок | RGM 127.60101 | 68 | |
| 10 | Вкладыш | RGM 127.60006-03 | 68 | Для БДТ ø19,05 мм |
| Вкладыш | RGM 127.60006-04 | 68 | Для БДТ ø25,4 мм | |
| Вкладыш | RGM 127.60006-05 | 68 | Для БДТ ø31,75 мм | |
| Вкладыш | RGM 127.60006 | 68 | Для БДТ ø33,5 мм | |
| Вкладыш | RGM 127.60006-01 | 68 | Для БДТ ø38,1 мм | |
| Вкладыш | RGM 127.60006-02 | 68 | Для БДТ ø44,45 мм | |
| 11 | Колодка | RGM 127.60004 | 34 | |
| 12 | Прокладка полиуретан | RGM 127.60002 | 34 | |
| 13 | Звено соединительное | RGM 127.00330 | 34 | |
| Цепь роликовая двурядная | RGM 127.60001 | 3.45 | метров |

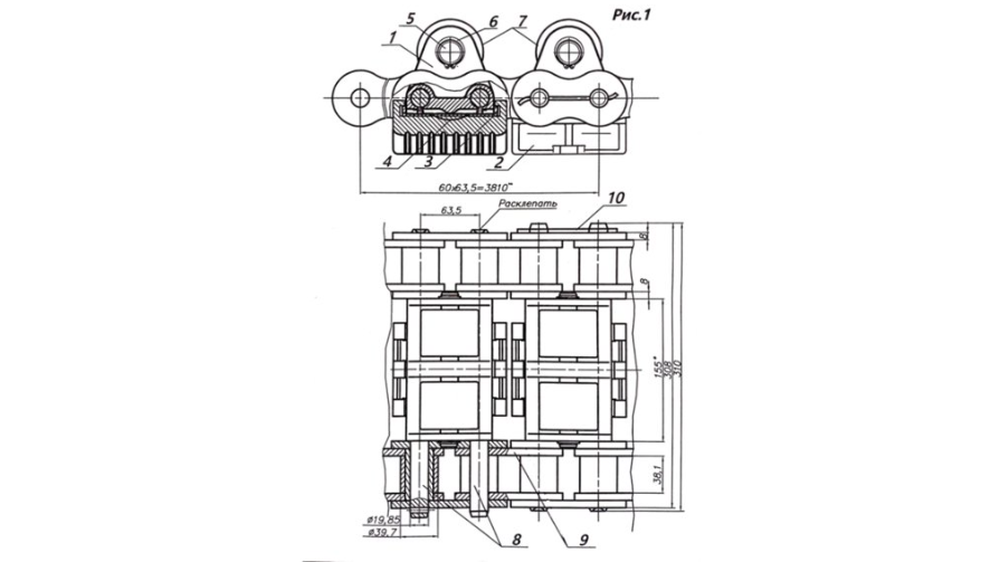

Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| 3.1.1 Разрушающая нагрузка, кН | 707,6 |
| 3.1.2 Разрушающая нагрузка, кг | 72155 |
| 3.1.3 Шаг цепи t, мм | 63,5 |
| 3.1.4 Длинна цепи по соединительным осям L, мм | 4572 |
| 3.1.5 Тип цепи | Роликовая двурядная |
| 3.1.6 Расстояние между внутренними пластинами b min, мм | 38,1 |
| 3.1.7 Кол-во звеньев внутренних, шт | 72 |
| 3.1.8 Кол-во звеньев соединительных, шт | 51 |
| 3.1.9 Кол-во Колодок, шт | 36 |
| 3.1.10 Кол-во Вкладышей, шт | 36 |
| 3.1.11 Типоразмеры захватываемых диаметров Вкладышей, дюйм(мм) | 1,5, 1,75, 2,0, 2,375 (38,1, 44,45, 50,8, 60,3) |
| 3.1.12 Габаритные размеры ДхШхВ, мм | 4632х314х158,2 |
| 3.1.13 Масса цепи без Вкладышей, кг | 372 |
| 3.1.14 Масса цепи с Вкладышем 1,5″ (38,1 мм), кг | 470 |
Комплектность
| № поз. | Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|---|
| 1 | FTP 236.04.225 | Колодка | 36 | |
| 2 | FTP 236.04.226 | Вкладыш | 36 | Для БДТ Ø38,1 мм |
| FTP 236.03.855 | Вкладыш | 36 | Для БДТ Ø44,45 мм | |
| FTP 236.04.260 | Вкладыш | 36 | Для БДТ Ø50,8 мм | |
| FTP 236.04.531 | Вкладыш | 36 | Для БДТ Ø60,3 мм | |
| 3 | FTP 236.04.264 | Прокладка полиуретан | 36 | |
| 4 | FTP 236.01.979 | Пружина | 36 | |
| 5 | FTP 236.04.262 | Ось подшипника | 36 | |
| 6 | FTP 236.04.261 | Кольцо стопорное оси | 72 | |
| 7 | FTP 236.04.263-01 | Подшипник | 72 | |
| 8 | FTP 236.04.227 | Звено соединительное | 36 | |
| 9 | FTP 236.03.412 | Звено | 72 | |
| 10 | FTP 236.00.057 | Шплинт | 36 | |
| FTP 245.05.150 | Цепь роликовая двурядная | 4.5 | метров |
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| 3.1.1 Разрушающая нагрузка, кН | 707,6 |
| 3.1.2 Разрушающая нагрузка, кг | 72155 |
| 3.1.3 Шаг цепи t, мм | 63,5 |
| 3.1.4 Длинна цепи по соединительным осям L, мм | 3810 |
| 3.1.5 Тип цепи | Роликовая двурядная |
| 3.1.6 Расстояние между внутренними пластинами b min, мм | 38,1 |
| 3.1.7 Кол-во звеньев внутренних, шт | 60 |
| 3.1.8 Кол-во звеньев соединительных, шт | 59 |
| 3.1.9 Кол-во Колодок, шт | 30 |
| 3.1.10 Кол-во Вкладышей, шт | 30 |
| 3.1.11 Типоразмеры захватываемых диаметров Вкладышей, дюйм(мм) | 1,5, 1,75, 2,0, 2,375 (38,1, 44,45, 50,8, 60,3) |
| 3.1.12 Габаритные размеры ДхШхВ, мм | 3872,6х314х148,2 |
| 3.1.13 Масса цепи без Вкладышей, кг | 313 |
| 3.1.14 Масса цепи с Вкладышем 1,5″ (38,1 мм), кг | 398 |
Комплектность
| № поз. | Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|---|
| 1 | FTP 236.04.225 | Колодка | 30 | |
| 2 | FTP 236.04.226 | Вкладыш | 30 | Для БДТ Ø38,1 мм |
| FTP 236.03.855 | Вкладыш | 30 | Для БДТ Ø44,45 мм | |
| FTP 236.04.260 | Вкладыш | 30 | Для БДТ Ø50,8 мм | |
| FTP 236.04.531 | Вкладыш | 30 | Для БДТ Ø60,3 мм | |
| 3 | FTP 236.04.264 | Прокладка | 30 | |
| 4 | FTP 236.01.979 | Пружина | 30 | |
| 5 | FTP 236.04.262 | Ось подшипника | 30 | |
| 6 | FTP 236.04.261 | Стопорное кольцо | 60 | |
| 7 | FTP 236.04.263-01 | Подшипник | 60 | |
| 8 | FTP 236.04.227 | Звено соединительное | 30 | |
| 9 | FTP 236.03.412 | Звено | 60 | |
| 10 | FTP 236.00.057 | Шплинт | 30 | |
| FTP 236.05.150 | Цепь роликовая двурядная | 3.8 | метров |
