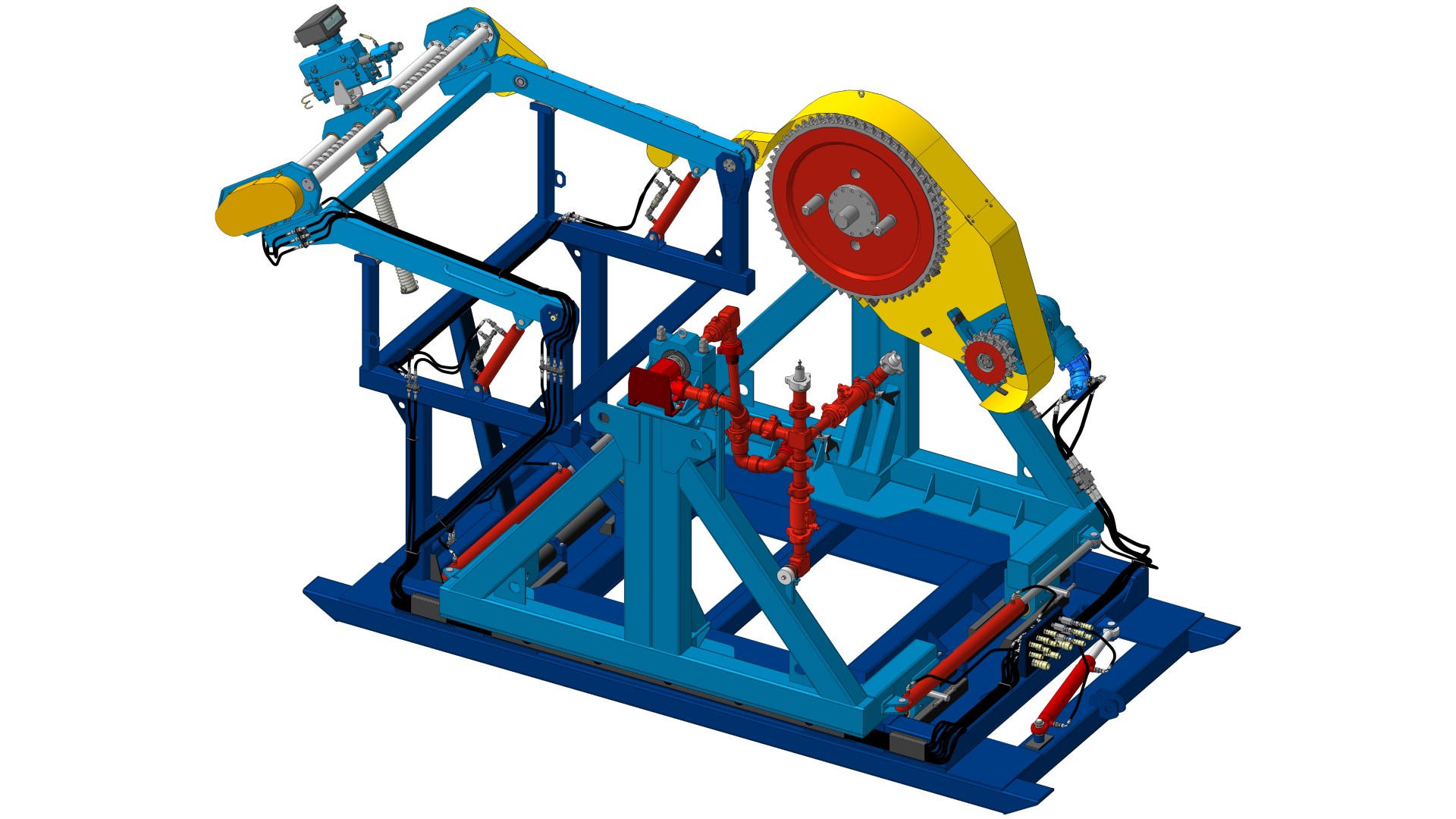

УСТРОЙСТВО НАМОТКИ ДЛИННОМЕРНЫХ БЕЗМУФТОВЫХ ТРУБ УН-5
Описание
Устройство намотки длинномерных безмуфтовых труб предназначено для перемотки ДБТ с транспортного барабана изготовителя трубы на барабан колтюбинговой установки и обратной перемотки трубы на транспортный барабан.
Устройство намотки может работать с транспортными барабанами всех основных производителей ДБТ.
Технические характеристики
| Диаметр перематываемых труб, мм | 38,1; 44,45; 50,8; 60,3 |
| Максимальные размеры устанавливаемого барабана, мм: | |
| - диаметр | 3 900 |
| - ширина | 1 950 |
| Максимальная масса устанавливаемого барабана с ДБТ, кг | 26 000 |
| Условный проход манифольда, мм | 50 |
| Условный проход вертлюга, мм | 50 |
| Максимальное давление закачки технологической жидкости, МПа | 35 |
| Привод | гидравлический, от гидростанции или гидропривода колтюбинговой установки |
| Рабочее давление в гидроприводе, МПа | 18 |
| Характеристики питания гидропривода изделия: | |
| - номинальная производительность гидростанции, л/мин | 80 |
| - давление гидростанции, МПа (не менее) | 18 |
| Скорость вращения барабана в номинальном режиме, мин-1 | 5 |
| Скорость перемещения ДБТ при спускоподъемных операциях, м/с (м/мин): | |
| - минимальная | 0,01 (0,6) |
| - максимальная | 0,75 (45) |
| Габаритные размеры без барабана, мм | |
| - длина | 5 960 |
| - ширина | 2 550 |
| - высота | 3 480 |
| - высота при снятой звездочке привода | 2 900 |
| Масса без барабана, кг, не более | 8 500 |
Размеры изделия позволяют перевозить его автомобильным транспортом в пределах разрешенных транспортных габаритов.
