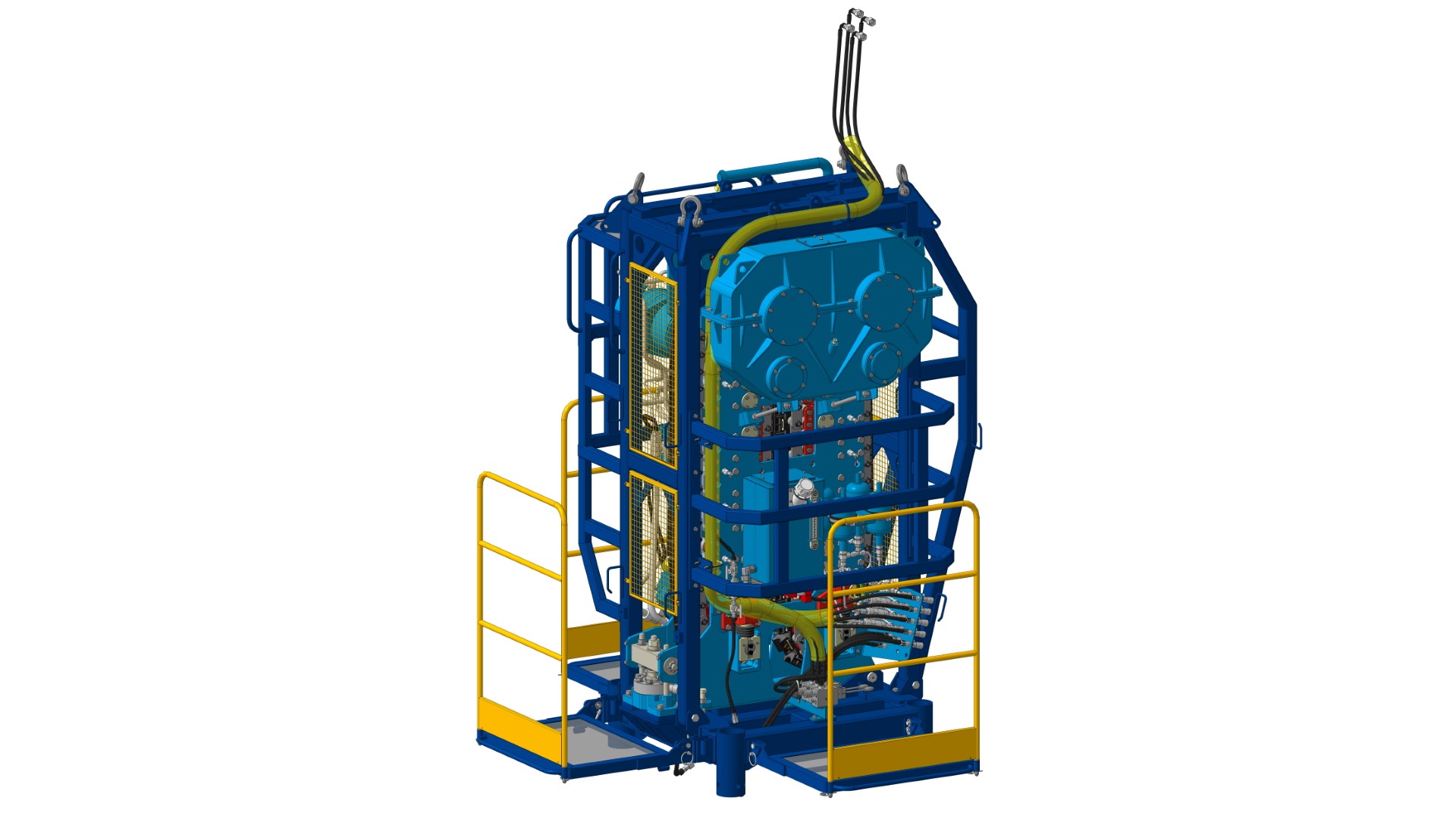

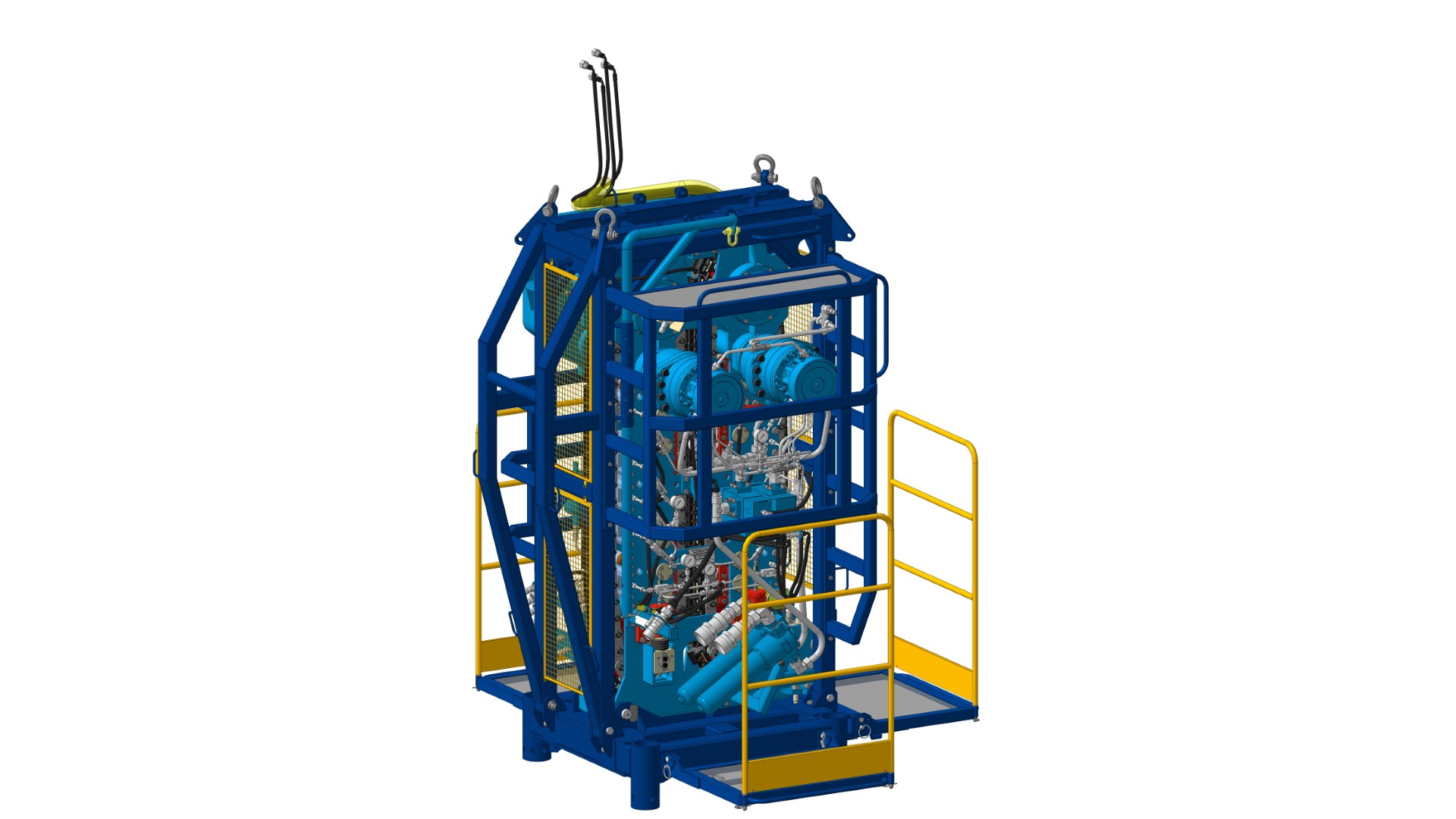

Агрегат механизма подачи колтюбинговой установки (инжектор) предназначен для проведения спускоподъемных операций (СПО) с длинномерной безмуфтовой трубой (ДБТ) при проведении ремонтных работ и технологических операций на нефтяных, газовых и газоконденсатных скважинах с использованием колтюбинговых установок УКРС-40.
Управление работой агрегата механизма подачи осуществляется оператором колтюбинговой установки из кабины оператора.
Технические характеристики
|
№ п/п |
Наименование параметра |
Значение |
|
1. |
Диаметр применяемых БДТ, мм |
60,3 (38,1; 44,45; 50,8) 1) |
|
2. |
Максимальное тяговое усилие, кН (тс) |
441 (45) |
|
3. |
Максимальное толкающее усилие, кН (тс) |
220,5 (22,5) |
|
4. |
Скорость подачи БДТ, м/с |
0,01...0,6 |
|
5. |
Шаг цепи, мм |
80 |
|
6. |
Длина цепи по соединительным осям, мм |
4320 |
|
7. |
Привод агрегата механизма подачи |
гидравлический |
|
8. |
Максимальное давление привода, МПа |
35 |
|
9. |
Тормоз агрегата механизма подачи |
дисковый, встроенный в гидромотор, нормально замкнутый |
|
10. |
Привод тормоза |
гидравлический с автоматическим управлением |
|
11. |
Давление управления тормозом, МПа |
1,5 ÷ 3,0 |
|
12. |
Прижим цепи |
гидравлический, три независимых контура |
|
13. |
Максимальное давление в системе прижима цепи, МПа |
21 |
|
14. |
Натяжение цепи |
гидравлическое |
|
15. |
Максимальное давление в системе натяжения цепи, МПа |
14 |
|
16. |
Датчик нагрузки |
гидравлический или электронный2) |
|
17. |
Габаритные размеры ДхШхВ, мм |
1610х1740х2730 |
|
18. |
Масса агрегата механизма подачи, кг, не более |
4 810 |
1) Значения в скобках – при установке соответствующих тяговых цепей
2) По требованию Заказчика
