Основные технические характеристики
|
Наименование параметра |
Значение |
|
3.1.1 Разрушающая нагрузка, кН |
707,6 |
|
3.1.2 Разрушающая нагрузка, кг |
72155 |
|
3.1.3 Шаг цепи t, мм |
63,5 |
|
3.1.4 Длинна цепи по соединительным осям L, мм |
3810 |
|
3.1.5 Тип цепи |
Роликовая двурядная |
|
3.1.6 Расстояние между внутренними пластинами b min, мм |
38,1 |
|
3.1.7 Кол-во звеньев внутренних, шт |
60 |
|
3.1.8 Кол-во звеньев соединительных, шт |
59 |
|
3.1.9 Кол-во Колодок, шт |
30 |
|
3.1.10 Кол-во Вкладышей, шт |
30 |
|
3.1.11 Типоразмеры захватываемых диаметров Вкладышей, дюйм(мм) |
1,5, 1,75, 2,0, 2,375 (38,1, 44,45, 50,8, 60,3) |
|
3.1.12 Габаритные размеры ДхШхВ, мм |
3872,6х314х148,2 |
|
3.1.13 Масса цепи без Вкладышей, кг |
313 |
|
3.1.14 Масса цепи с Вкладышем 1,5″ (38,1 мм), кг |
398 |

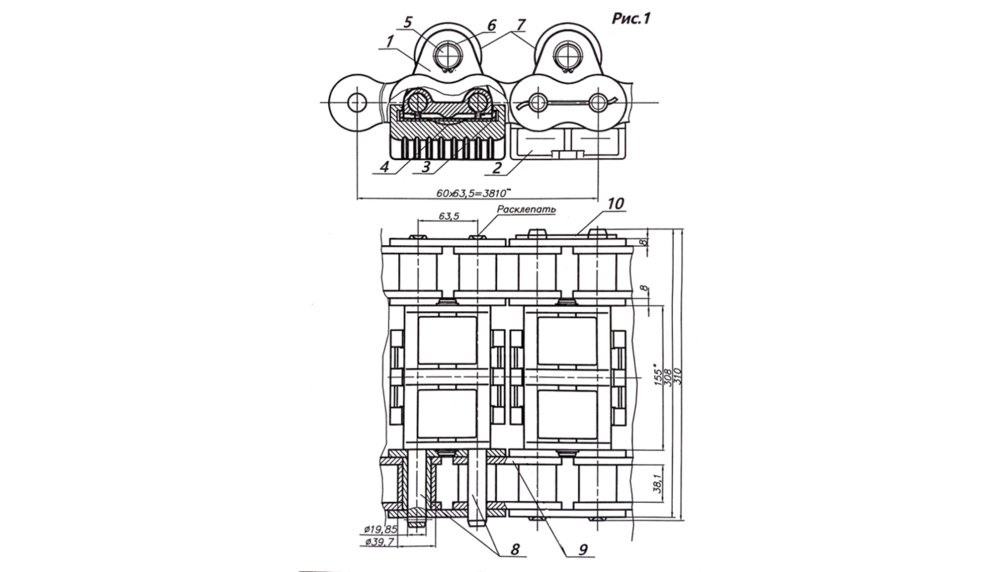

Комплектность
|
№ поз. |
Обозначение |
Наименование |
Кол. |
Примечание |
|
1 |
FTP 236.04.225 |
Колодка |
30 |
|
|
2 |
FTP 236.04.226 |

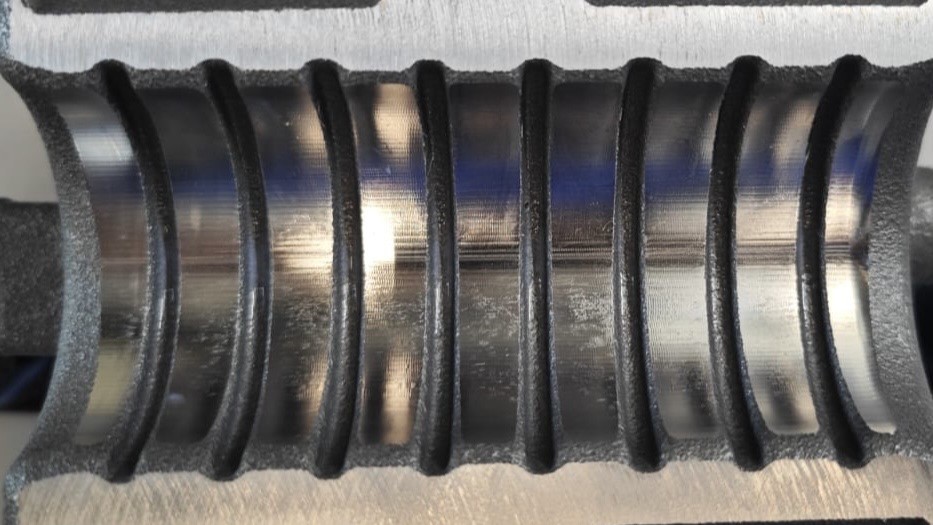

Вкладыш |
30 |
Для БДТ Ø38,1 мм |
|
FTP 236.03.855 |
Вкладыш |
30 |
Для БДТ Ø44,45 мм |
|
|
FTP 236.04.260 |
Вкладыш |
30 |
Для БДТ Ø50,8 мм |
|
|
FTP 236.04.531 |
Вкладыш |
30 |
Для БДТ Ø60,3 мм |
|
|
3 |
FTP 236.04.264 |
Прокладка |
30 |
|
|
4 |
FTP 236.01.979 |
Пружина |
30 |
|
|
5 |
FTP 236.04.262 |
Ось подшипника |
30 |
|
|
6 |
FTP 236.04.261 |
Стопорное кольцо |
60 |
|
|
7 |
FTP 236.04.263-01 |
Подшипник |
60 |
|
|
8 |
FTP 236.04.227 |
Звено соединительное |
30 |
|
|
9 |
FTP 236.03.412 |
Звено |
60 |
|
|
10 |
FTP 236.00.057 |
Шплинт |
30 |
|
|
|
FTP 236.05.150 |
Цепь роликовая двурядная |
3.8 |
метров |
